Machine Vision System

für Steuergeräte, HMIs, MMIs und allgemeine LED-Systeme in der Industrie, Luft- und Raumfahrt sowie Automobilbranche

noris­TEC lie­fert Ihnen voll­au­to­ma­ti­sche oder halb­au­to­ma­ti­sche End-of-Line-Prüf­sys­te­me für eine Viel­zahl von Steu­er­ge­rä­ten, HMIs und MMIs.

Die indus­tri­el­le Bild­ver­ar­bei­tung ist ein wesent­li­cher Bestand­teil typi­scher End-of-Line-Prü­fun­gen.

Wir set­zen dabei auf unser eige­nes nati­ves Lab­VIEW IMAQ Visi­on Tool­kit, den nVi­si­on­Ser­vice. Damit kön­nen wir Kun­den­an­for­de­run­gen schnell, repro­du­zier­bar und kos­ten­güns­tig erfül­len.

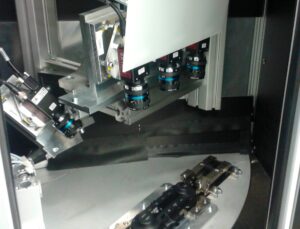

Der Ein­satz hoch­wer­ti­ger GigE Visi­on-Kame­ras bie­tet die per­fek­te Kom­bi­na­ti­on aus Genau­ig­keit, Geschwin­dig­keit und Preis.

Produkttets

Im All­ge­mei­nen erfor­dert die Pro­dukt­prü­fung bestimm­te Test­schrit­te:

• Über­prü­fung von Sym­bo­len und Sym­bol­po­si­tio­nen mit­tels Mus­ter­ver­gleich (Bedien­ele­men­te und Anzei­ge)
• Funk­ti­ons­prü­fung von Sym­bol­grup­pen ein­schließ­lich Kurz­schluss­erken­nung
• Über­prü­fung der Echt­far­ben-LED-Bau­grup­pe
• Mes­sung der Leucht­dich­te aller Ele­men­te (Hin­ter­grund­be­leuch­tung, Funk­ti­on)
• Bewer­tung der durch­schnitt­li­chen Leucht­dich­te
• Bewer­tung der Homo­ge­ni­tät inner­halb der Sym­bo­le und zwi­schen den Sym­bo­len
• Bestim­mung der Kom­pen­sa­ti­ons­wer­te, die im LED-Con­trol­ler des Prüf­lings ver­wen­det wer­den
• Erneu­te Prü­fung der kor­ri­gier­ten Beleuch­tung

nVisionService

Der noris­TEC nVi­si­on­Ser­vice wur­de nativ in NI Lab­VIEW ent­wi­ckelt und nutzt die NI IMAQ Visi­on-Funk­tio­nen, die auf einem Embedded oder Indus­trie Stan­dard-Win­dows-PC lau­fen.

Er ent­hält bereits gän­gi­ge Mess- und Test­funk­tio­nen, die für Pro­dukt­tests erfor­der­lich sind. Er lässt sich mit­hil­fe eines TCP-Trans­port­pro­to­kolls pro­blem­los in eine Kun­den­an­wen­dung und ‑umge­bung inte­grie­ren.

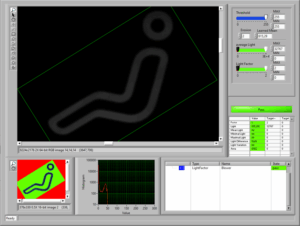

Die benut­zer­freund­li­che Ober­flä­che ermög­licht es Ihnen, Ihr Sys­tem selbst anzu­pas­sen.

Warum der nVisionService?

Anforderungen

Die indus­tri­el­le Bild­ver­ar­bei­tung ist ein wesent­li­cher Bestand­teil moder­ner EOL-Sys­te­me und muss ver­schie­de­ne Anfor­de­run­gen erfül­len:

• Sym­bol­über­prü­fung
• Posi­ti­ons­über­prü­fung
• Farb­prü­fung
• Funk­ti­ons­prü­fung
• Mes­sung der Leucht­dich­te
• Berech­nung der Kom­pen­sa­ti­ons­wer­te

Lösungen

Wir bie­ten maß­ge­schnei­der­te und kos­ten­güns­ti­ge Bild­ver­ar­bei­tungs­lö­sun­gen auf Basis einer fle­xi­blen und leis­tungs­star­ken Platt­form.

• nVi­si­on­Ser­vice: ein auf NI IMAQ Visi­on basie­ren­des Bild­ver­ar­bei­tungs-Tool­kit
• Ver­wal­tung von Mess­auf­trä­gen
• Lehr- und Para­me­ter-Soft­ware
• Alle gän­gi­gen GigE-Indus­trie­ka­me­ras

Funktionen

• Leucht­dich­te­mes­sung in cd/​m²
• Kame­ra­mon­ta­ge in defi­nier­tem Abstand und mit defi­nier­tem Sicht­feld
• Shad­ing-Kor­rek­tur mit Hil­fe einer Ulb­richt­ku­gel
• Kom­pen­sa­ti­ons­wer­te für jede LED-Far­be

Neu entwickelte nT-Leuchtdichtemessung

Um ver­gleich­ba­re, abso­lu­te Hel­lig­keits­in­for­ma­tio­nen zu erhal­ten, muss die Leucht­dich­te in cd/​m² ange­ge­ben wer­den. Daher inte­grie­ren wir die Kame­ras immer auf die glei­che Wei­se in unse­re Sys­te­me:

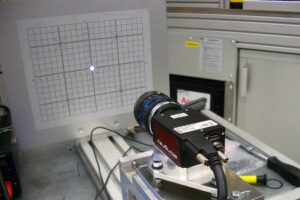

• Fes­te Kame­ra­mon­ta­ge auf sta­bi­len Hal­te­run­gen
• Kame­ra­ein­stel­lung bei defi­nier­tem Abstand und defi­nier­ba­rem Sicht­feld
• Shad­ing-Kor­rek­tur gegen­über der Ulb­richt­ku­gel
• Kom­pen­sa­ti­ons­wer­te für jede LED-Far­be unter Ver­wen­dung eines spe­zi­ell ange­fer­tig­ten Test­dum­mys

Der Leucht­dich­te­wert wird dann für ein­zel­ne Ele­men­te unter Ver­wen­dung der LED-Farb­kor­rek­tur und unter Berück­sich­ti­gung der Bild­auf­zeich­nungs­pa­ra­me­ter, der Belich­tungs­zeit und des Gains bestimmt.

Farbkorrektur

Unser Visi­on Tool­kit erfasst 12-Bit-Grau­stu­fen­bil­der unter Anwen­dung einer Shad­ing-Kom­pen­sa­ti­on.

Der Leucht­dich­te­wert wird dann für ein­zel­ne Ele­men­te unter Ver­wen­dung der LED-Farb­kor­rek­tur und unter Berück­sich­ti­gung des Bild­auf­zeich­nungs­pa­ra­me­ters, der Belich­tungs­zeit und der Ver­stär­kung bestimmt.
